Là một kỹ sư tầm nhìn nhúng, bạn luôn tìm kiếm những cách sáng tạo để cải thiện hệ thống hình ảnh. Ống kính chất lỏng độc quyền là một thiết bị thay đổi trò chơi, xác định lại những gì có thể có trong các quang học nhỏ gọn, tốc độ cao và bền. Trong bài viết này, chúng tôi sẽ đi sâu vào các chi tiết của công nghệ ống kính lỏng, bắt đầu với nguyên tắc cơ bản của nó và kết thúc với một cái nhìn tổng quan về một số triển khai thực tế. Chúng tôi cũng sẽ giải quyết các câu hỏi phổ biến như ống kính chất lỏng là gì, đi sâu vào cách thức hoạt động của máy ảnh ống kính chất lỏng, ống kính lỏng so với ống kính truyền thống và cách sử dụng ống kính tự động lấy nét tự động của ống kính lỏng với VCM tự động lấy nét. Chúng tôi cũng sẽ cân nhắc những lợi thế và nhược điểm của ống kính chất lỏng để bạn có thể quyết định xem đó có phải là giải pháp lý tưởng cho dự án tiếp theo của bạn hay không.

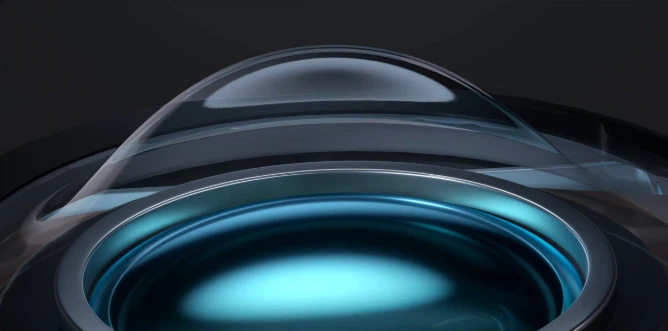

Ống kính lỏng là gì?
Một ống kính chất lỏng, theo thuật ngữ cơ bản, là một loại quang học sử dụng dòng điện để điều chỉnh tiêu điểm, cho phép hình dạng của ống kính thay đổi mà không có bất kỳ bộ phận chuyển động nào. Thay vì sử dụng ống kính cứng bằng thủy tinh hoặc nhựa, một ống kính chất lỏng làm thay đổi hình dạng của giao diện chất lỏng, giữa hai chất lỏng bất động (thường là nước và dầu), để thay đổi độ dài tiêu cự. Đặc tính "chất lỏng" này cho phép tập trung nhanh chóng và chính xác.
Sáng tạo nàyCông nghệ ống kính lỏngCung cấp sự linh hoạt vô song. Nó cho phép tập trung nhanh, thu phóng và điều chỉnh quang sai, tất cả trong một yếu tố hình thức nhỏ gọn. Thiết kế của nó vốn đã làm giảm hao mòn liên quan đến các hệ thống cơ học truyền thống, đầy hứa hẹn về tuổi thọ và độ tin cậy trong môi trường đòi hỏi.
Máy ảnh ống kính lỏng hoạt động như thế nào?
Tại trung tâm của mộtcamera ống kính lỏnglà hiện tượng điện tử. Hãy tưởng tượng hai chất lỏng không trộn, như dầu và nước, được đặt trong một tế bào nhỏ. Một chất lỏng là dẫn điện, các chất khác không dẫn. Khi một điện áp điện được áp dụng cho chất lỏng dẫn điện, sức căng bề mặt của nó sẽ thay đổi.
Sự thay đổi về sức căng bề mặt này làm thay đổi độ cong của giao diện chất lỏng-lỏng, thay đổi hiệu quả độ dài tiêu cự của ống kính. Tăng điện áp, và độ cong thay đổi theo một hướng; Giảm nó, và nó thay đổi trở lại. Quá trình này cực kỳ nhanh, cho phép điều chỉnh tự động lấy nét và độ sâu trong trường trong micro giây, nhanh hơn nhiều so với các hệ thống cơ học.
Sự khác biệt giữa ống kính chất lỏng và ống kính truyền thống
CácSự khác biệt giữa ống kính chất lỏng và ống kính truyền thốnglà sâu sắc, thiết kế tác động, hiệu suất và ứng dụng. Ống kính truyền thống dựa vào chuyển động cơ học của các yếu tố thủy tinh hoặc nhựa cứng để thay đổi trọng tâm. Điều này liên quan đến động cơ, bánh răng và lắp ráp phức tạp.
Ngược lại, aỐng kính lỏngđạt được sự tập trung hoàn toàn bằng điện tử, không có bộ phận cơ học liên quan. Sự khác biệt cơ bản này dẫn đến một số lợi thế chính: tốc độ, độ bền và độ nhỏ gọn. Tuy nhiên, nó cũng giới thiệu những cân nhắc duy nhất cho tích hợp, chẳng hạn như độ nhạy nhiệt độ và thiết bị điện tử ổ đĩa cụ thể.
Làm thế nào để tự động lấy nét của ống kính lỏng khác với tự động lấy nét VCM?
Một trong những điểm chính Các kỹ sư tầm nhìn nhúng phải biết: Làm thế nào tự động lấy nét của ống kính lỏng khác với tự động lấy nét VCM? Các hệ thống lấy nét tự động được tìm thấy trong các hệ thống VCM (động cơ cuộn dây giọng nói), được sử dụng trong điện thoại thông minh và máy ảnh nhỏ gọn, được tạo ra bằng cách di chuyển các bộ phận ống kính qua lại với việc sử dụng cuộn dây và nam châm. Đó là một quá trình cơ học, theo nghĩa, nó bị hạn chế bởi quán tính và ma sát.
Ống kính lỏng tự động lấy nét, ngược lại, hoàn toàn điện tử và phi cơ học. Nó phụ thuộc vào việc thay đổi hình dạng của giao diện chất lỏng thông qua dây điện. Điều này có nghĩa là thời gian đáp ứng gần như trong thời gian, thường ở mili giây, so với hàng chục hoặc hàng trăm mili giây đối với VCM. Tốc độ này và thiếu các bộ phận chuyển động làm choCông nghệ ống kính lỏngLý tưởng cho các ứng dụng công nghiệp thông lượng cao hoặc khắc nghiệt.

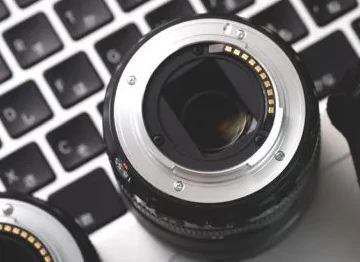

Ưu điểm & nhược điểm của ống kính chất lỏng
Giống như bất kỳ công nghệ tiên tiến nào,Công nghệ ống kính lỏngĐi kèm với tập hợp các điểm mạnh và điểm yếu của riêng nó. Cân những thứ nàyƯu điểm & nhược điểm của ống kính chất lỏnglà rất quan trọng để ra quyết định sáng suốt trongTầm nhìn nhúngdự án.
Ưu điểm của ống kính chất lỏng
- Tốc độ:Một trong những lợi ích quan trọng nhất là tốc độ tập trung.Ống kính lỏngCác đơn vị có thể tập trung vào mili giây, làm cho chúng lý tưởng cho việc kiểm tra tốc độ cao, đọc mã vạch và các ứng dụng thị giác máy khi cần thay đổi nhanh về độ sâu. Khả năng đáp ứng này tăng đáng kể thông lượng trong các hệ thống tự động.
- Độ bền và độ tin cậy:Do không có bộ phận chuyển động cơ học, các công nghệ ống kính lỏng tự nhiên bền hơn và kéo dài hơn các hệ thống lấy nét cơ học truyền thống. Điều này làm cho chúng đáng tin cậy hơn nhiều trong môi trường công nghiệp khắc nghiệt với độ rung hoặc bụi, hoặc với sự thay đổi nhiệt độ thường xảy ra. Việc xây dựng niêm phong của họ ngăn ngừa ô nhiễm.
- Sự nén nhỏ:Thiết kế tối giản của mộtỐng kính lỏngcho phép các yếu tố hình thức cực kỳ nhỏ. Đây là một lợi thế rất lớn cho việc thu nhỏcamera ống kính lỏngMô -đun, các thiết bị di động và các ứng dụng nơi không gian bị hạn chế nghiêm trọng, phù hợp với các vỏ bọc chặt chẽ mà không ảnh hưởng đến hiệu suất.
- Độ chính xác và độ chính xác:Điều khiển điện tử cho phép điều chỉnh rất tốt và lặp lại với độ dài tiêu cự. Mức độ chính xác cao này là rất quan trọng đối với các ứng dụng đòi hỏi chất lượng hình ảnh nhất quán trên các độ sâu khác nhau.
- Hoạt động im lặng:Vì không có bộ phận chuyển động, nên ống kính chất lỏng hoạt động là giải pháp không ồn ào nhất có sẵn-một cân nhắc quan trọng trong môi trường nhạy cảm với tiếng ồn như hình ảnh y tế, tự động hóa phòng thí nghiệm hoặc thiết bị điện tử tiêu dùng, trong đó tất cả các nhấp chuột có thể tránh được.
- Hiệu quả chi phí ở quy mô:Mặc dù sự phát triển ban đầu có thể có những thách thức duy nhất, quá trình lắp ráp đơn giản hóa do ít thành phần cơ học hơn có thể dẫn đến giảm chi phí sản xuất ở khối lượng cao. Điều này làm choỐng kính lỏngMột lựa chọn hấp dẫn cho các thiết bị sản xuất hàng loạt.
Nhược điểm của ống kính lỏng
- Độ nhạy nhiệt độ:Các chất lỏng bên trong ống kính chất lỏng có thể đáp ứng đáng kể với sự thay đổi nhanh chóng về nhiệt độ. Độ nhạy như vậy có thể đòi hỏi các biện pháp kiểm soát nhiệt thêm hoặc hiệu chuẩn lại bất cứ khi nào nhiệt độ môi trường vượt quá giới hạn dự kiến. Mặc dù các biện pháp phòng ngừa này cải thiện hiệu suất, nhưng chúng cũng có thể đưa ra những thách thức mới, làm cho việc lắp ráp ống kính lỏng trở thành một yếu tố phức tạp hơn trong máy ảnh có nghĩa là cho các ứng dụng nhiệt độ thay đổi.
- Kích thước khẩu độ giới hạn:Hiện hànhCông nghệ ống kính lỏngThông thường cung cấp khẩu độ hiệu quả nhỏ hơn so với một số ống kính truyền thống. Điều này có thể hạn chế khả năng thu thập ánh sáng, đặc biệt là trong điều kiện ánh sáng yếu, có khả năng đòi hỏi sự chiếu sáng mạnh mẽ hơn hoặc cảm biến hình ảnh nhạy cảm hơn.
- Quang sai chromatic (đối với một số thiết kế):Tùy thuộc vào sự kết hợp chất lỏng cụ thể và thiết kế quang học,Ống kính lỏngCác giải pháp có thể thể hiện quang sai sắc độ rõ rệt hơn so với ống kính thủy tinh đa nguyên tố. Điều này có thể dẫn đến rìa màu, có thể yêu cầu điều chỉnh phần mềm trong xử lý hậu kỳ cho hình ảnh độ chính xác cao.
- Tiêu thụ năng lượng:Mặc dù không phải lúc nào cũng là một mối quan tâm lớn, ứng dụng điện áp liên tục để duy trì tiêu cự cụ thể có thể tiêu thụ nhiều năng lượng hơn so với ống kính lấy nét cố định truyền thống. Điều này cần được tính vào ngân sách điện cho các thiết bị vận hành bằng pin.
- Sự phức tạp của thiết bị điện tử ổ đĩa:Tích hợp acamera ống kính lỏngYêu cầu các thiết bị điện tử ổ đĩa chuyên dụng để điều khiển chính xác điện áp và dòng điện, có thể phức tạp hơn so với chỉ đơn giản là lái một động cơ bước hoặc VCM. Điều này thêm một lớp thách thức thiết kế khác choTầm nhìn nhúngkỹ sư.
- Phạm vi độ dài tiêu cự hạn chế:Mặc dù linh hoạt, mộtỐng kính lỏngThông thường cung cấp một phạm vi điều chỉnh độ dài tiêu cự hạn chế hơn so với ống kính zoom cơ học truyền thống. Đối với các ứng dụng yêu cầu khả năng zoom rất rộng, nhiều ống kính chất lỏng hoặc thiết kế lai có thể là cần thiết.
Kết luận: Tương lai của các hệ thống quang học với công nghệ ống kính lỏng
Ống kính chất lỏng là một bước tuyệt vời đối với thiết kế quang học của các ứng dụng tầm nhìn nhúng. Khả năng của nó để tiến hành lấy nét nhanh, không có âm thanh và bền vững mà không có chuyển động cơ học làm cho nó trở thành một lựa chọn mạnh mẽ so với các hệ thống ống kính thông thường. Kiến thức về ống kính chất lỏng là gì, máy ảnh ống kính chất lỏng hoạt động như thế nào và sự khác biệt thiết yếu giữa ống kính chất lỏng và ống kính truyền thống là kiến thức thiết yếu cho bất kỳ kỹ sư nào trong lĩnh vực này.
Mặc dù các yếu tố như độ nhạy cảm với nhiệt độ và độ phức tạp của thiết bị điện tử ổ đĩa vẫn còn tồn tại, nhưng các ưu và nhược điểm của ống kính lỏng được tối ưu hóa rõ ràng đối với sự đổi mới. Ống kính lỏng có thể cung cấp một giải pháp rất hiệu quả cho các ứng dụng đòi hỏi tốc độ cao, độ tin cậy cao trong môi trường khắc nghiệt và các yếu tố hình thức nhỏ gọn. Với sự trưởng thành của công nghệ, thậm chí còn thâm nhập vào tự động hóa công nghiệp, công nghệ y tế, thiết bị điện tử tiêu dùng, v.v., biến đổi hoạt động kinh doanh của quang học hiện đại và máy ảnh an ninh cần khoảng cách tiêu cự, là không thể tránh khỏi.
Sẵn sàng khám phá cáchCông nghệ ống kính lỏngcó thể cách mạng hóa tiếp theo của bạnTầm nhìn nhúngsản phẩm hoặc nâng caocamera ống kính lỏngthiết kế?Liên hệ với các chuyên gia kỹ thuật quang học của chúng tôi ngay hôm naycho lời khuyên phù hợp và nâng caoMô -đun cameragiải pháp.
