Ống kính và hình ảnh: Mở khóa rõ ràng trong tầm nhìn nhúng

TRONGTầm nhìn nhúng, hành trình ánh sáng bắt đầu vớiỐng kính và hình ảnh. Đối với các kỹ sư và các chuyên gia trong ngành, một sự hiểu biết sâu sắc vềquang họclà hoàn toàn quan trọng. Hướng dẫn này sẽ giải thíchLàm thế nào để ống kính hình thành hình ảnh, làm rõ rộng hơnống kính có nghĩavà chi tiết tác động sâu sắc của họ đối vớiChất lượng hình ảnhTRONGcamerahệ thống. Chúng tôi cũng sẽ kiểm tra làm thế nàoMáy ảnh ống kínhCông nghệ làm việc cùng nhau. Cuối cùng, chúng tôi sẽ giải quyết các câu hỏi chính về hình thành hình ảnh.

Tại cốt lõi của nó,ống kính có nghĩaĐề cập đến các thiết bị quang học. Chúng được thiết kế để hội tụ hoặc phân kỳ các tia sáng. Thông thường làm từ các vật liệu trong suốt như thủy tinh hoặc nhựa, ống kính uốn cong ánh sáng. Quá trình này, được gọi là khúc xạ, cho phép chúng tập trung ánh sáng và tạo thành một hình ảnh. Khả năng cơ bản này là rất quan trọng cho tất cả các hệ thống hình ảnh hiện đại.

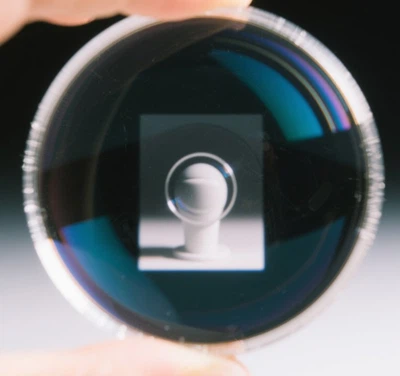

Core Principles Of Lens Imaging

Trong acamerahoặcMô -đun camera, TheỐng kínhlà những cuộc gặp gỡ ánh sáng thành phần đầu tiên. Thiết kế chính xác của nó là rất cần thiết. Nó đảm bảo thu thập thông tin hình ảnh rõ ràng và chính xác. Mà không hiệu quảống kính, không có hình ảnh thích hợp nào có thể được hình thành trên mộtCảm biến hình ảnh.

Quá trình củaLàm thế nào để ống kính hình thành hình ảnhphụ thuộc hoàn toàn vào khúc xạ. Khi ánh sáng chuyển từ một phương tiện này (như không khí) sang một phương tiện khác (Ống kínhvật liệu) và sau đó quay lại, nó thay đổi hướng. Ống kính được định hình cụ thể để kiểm soát sự uốn cong này.

Hầu hếtống kính cameralàỐng kính lồi. Chúng dày hơn ở giữa. Các ống kính này làm cho các tia sáng song song hội tụ tại một điểm duy nhất, được gọi là tiêu điểm. Sự hội tụ này là những gì tạo ra một hình ảnh tập trung. Hình ảnh này có thể là thật hoặc ảo. Nó phụ thuộc vào khoảng cách của đối tượng vớiỐng kính.

Hiểu hình thành hình ảnh đòi hỏi sự khác biệt giữa hình ảnh thực và ảo. Khái niệm này là trung tâm củaLàm thế nào để ống kính hình thành hình ảnh:

Hình ảnh thật:Một hình ảnh thực tế nơi các tia sángthực sự hội tụSau khi đi quaỐng kính. Những hình ảnh này có thể được chiếu lên màn hình hoặcCảm biến hình ảnh. Trong acamera, TheỐng kínhtạo thành một hình ảnh thực, đảo ngược trực tiếp lên cảm biến.
Hình ảnh ảo:Một hình ảnh hình ảnh ảo nơi tia sángxuất hiện để phân kỳtừ một điểm. Tuy nhiên, họ không thực sự hội tụ ở đó. Những hình ảnh này không thể được chiếu. Hãy nghĩ về việc nhìn qua một chiếc kính lúp; Hình ảnh phóng đại bạn nhìn thấy là ảo.

Vìcameracác hệ thống, mục tiêu chính là tạo ra mộtHình ảnh thựctrênCảm biến hình ảnh. Hình ảnh này sau đó trở thành dữ liệu kỹ thuật số.

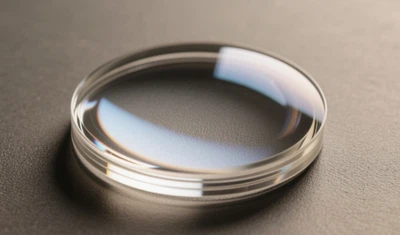

Concave Lens

Câu hỏi, "Ống kính có ảnh hưởng đến chất lượng hình ảnh không?"Có một câu trả lời đơn giản: Có, hoàn toàn.Ống kínhđược cho là thành phần quan trọng nhất. Nó ảnh hưởng sâu sắc đến trận chung kếtChất lượng hình ảnhcủa acamerahoặcMô -đun camera. Thiết kế và sản xuất độ chính xác của nó ảnh hưởng trực tiếp đến mọi khía cạnh của hình ảnh được chụp.Vai trò của ống kính trong mô -đun máy ảnhđã được đề cập trong bài viết trước của chúng tôi. Bạn có thể tham khảo phần trước của chúng tôi để biết chi tiết.

Đây làLàm thế nào ống kính ảnh hưởng đến chất lượng hình ảnh:

Độ sắc nét và độ phân giải:Một chất lượng caoỐng kínhĐảm bảo các tia sáng hội tụ chính xác. Điều này dẫn đến hình ảnh sắc nét với độ phân giải cao. Ống kính kém gây mờ và thiếu chi tiết. Điều này xảy ra ngay cả với độ phân giải caoCảm biến hình ảnh.
Sự tương phản:Tốtống kínhGiảm thiểu phân tán ánh sáng và phản xạ bên trong. Điều này mang lại hình ảnh với độ tương phản mạnh mẽ. Các khu vực ánh sáng và tối được xác định rõ.
Độ chính xác màu sắc:Trình độ caoỐng kínhThiết kế thường sử dụng nhiều yếu tố thủy tinh và lớp phủ đặc biệt. Những điều này đúng cho quang sai màu sắc. Điều này đảm bảo màu sắc được hiển thị chính xác, mà không bị rìa hoặc biến dạng.
Kiểm soát biến dạng:Ống kính có thể giới thiệu các biến dạng khác nhau. Ví dụ bao gồm các hiệu ứng thùng hoặc pincushion. Chất lượng caoống kínhđược thiết kế để giảm thiểu những điều này. Điều này đảm bảo các đường thẳng xuất hiện thẳng.
Thu thập ánh sáng (khẩu độ):CácLens'stối đakhẩu độra lệnh cho bao nhiêu ánh sáng nó có thể thu thập. Rộng hơnkhẩu độ(số f thấp hơn) rất quan trọng cho hiệu suất ánh sáng yếu tốt. Điều này tác động trực tiếpChất lượng hình ảnhtrong điều kiện thách thức.

VìTầm nhìn nhúngCác ứng dụng, độ chính xác và độ tin cậy là tối quan trọng. Đầu tư vào một chất lượng caoỐng kính cameralà điều cần thiết. Nó ảnh hưởng trực tiếp đến tính chính xác của tiếp theoTầm nhìn máyThuật toán.

Mối quan hệ giữaMáy ảnh ống kínhCác thành phần phụ thuộc sâu nhau. MỘTcameraKhông chỉ là một cảm biến. Đó là một hệ thống được điều chỉnh tinh xảo. CácỐng kínhVàCảm biến hình ảnhlàm việc trong sự hài hòa hoàn hảo.

Phù hợp với định dạng quang học:CácLens'sVòng tròn hình ảnh (định dạng quang học) phải bao phủ toàn bộ khu vực củaCảm biến hình ảnh. Nếu không, các góc hình ảnh sẽ tối (họa tiết).
Độ dài tiêu cự và trường nhìn:CácĐộ dài tiêu cự của ống kínhxác địnhTrường nhìn (FOV)bị bắt bởicamera. Các kỹ sư chọn ống kính dựa trên nhu cầu cụ thể. Đây có thể là một cái nhìn góc rộng để giám sát hoặc một khung cảnh hẹp, được phóng to để kiểm tra.
Khẩu độ và độ nhạy: A khẩu độ của ống kínhra lệnh cho bao nhiêu ánh sáng đạt đếnCảm biến hình ảnh. Một lớn hơnkhẩu độcho phép hiệu suất ánh sáng yếu tốt hơn. Nó cũng cho phép tốc độ màn trập nhanh hơn. Điều này là rất quan trọng để chụp các vật thể chuyển động một cách sạch sẽ.
Khoảng cách làm việc:Cho nhiều ngườiTầm nhìn máyỨng dụng, TheỐng kínhĐặt khoảng cách làm việc tối ưu từ đối tượng. Điều này là rất quan trọng để đo lường chính xác và hướng dẫn robot.

Chọn quyềnMáy ảnh ống kínhKết hợp là một nhiệm vụ kỹ thuật phức tạp. Nó đòi hỏi phải cân bằng độ phân giải, độ nhạy, tốc độ và các yếu tố môi trường.

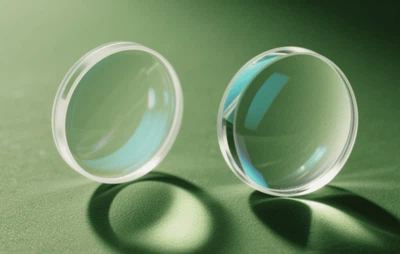

Convex Lens Vs Concave Lens

Câu hỏi, "Liệu ống kính của một mắt tạo thành một hình ảnh thực?"Có một câu trả lời rõ ràng: Có. Mắt ngườiỐng kínhlà aỐng kính lồi. Nó hoạt động giống như mộtỐng kính camera. Nó tập trung các tia sáng từ thế giới bên ngoài vào võng mạc. Retina ở phía sau mắt.

Hình ảnh được hình thành trên võng mạc là mộtHình ảnh thực. Nó cũng được đảo ngược (lộn ngược) và đảo ngược (trái phải). Bộ não của chúng ta sau đó xử lý hình ảnh đảo ngược và đảo ngược này. Nó lật nó trở lại cách chúng ta cảm nhận thế giới. Ví dụ sinh học này minh họa hoàn hảo nguyên tắc cốt lõi củaLàm thế nào để ống kính hình thành hình ảnhBằng cách hội tụ ánh sáng thành một mặt phẳng tiêu cự.

Ngoài những điều cơ bản, các kỹ sư trongTầm nhìn nhúngđối mặt với những cân nhắc nâng cao choỐng kính và hình ảnh. Những tác động trực tiếp đến hiệu suất hệ thống và độ tin cậy.

KHÔNGỐng kínhlà hoàn hảo. Tất cả các ống kính giới thiệu một số mức độ quang sai. Đây là những khiếm khuyết quang học. Họ ngăn chặn một hình ảnh hoàn hảo hình thành. Quang sai phổ biến bao gồm:

Quang sai chromatic:Màu sắc khác nhau của ánh sáng tập trung tại các điểm hơi khác nhau. Điều này gây ra rìa màu. Đa yếu tốống kínhSử dụng các loại thủy tinh khác nhau để điều chỉnh điều này.
Quang sai hình cầu:Những tia sáng đi qua các phần khác nhau của hình cầuỐng kínhTập trung tại các điểm khác nhau. Asphericống kínhđược thiết kế để điều chỉnh điều này. Điều này cải thiện độ sắc nét.
Hôn mê:Nguồn ánh sáng ngoài trục xuất hiện dưới dạng mờ hình sao chổi.
Astigmatism:Điểm xuất hiện dưới dạng các dòng trong các hướng khác nhau.

Hiệu suất caoỐng kính mô -đun cameraKết hợp nhiều yếu tố ống kính. Họ sử dụng các thiết kế nâng cao để giảm thiểu các quang sai này. Điều này đảm bảo vượt trộiChất lượng hình ảnhcho yêu cầuTầm nhìn máyNhiệm vụ.

Hiện đạiỐng kính mô -đun cameraThường có lớp phủ chuyên dụng. Những lớp phủ này làm giảm phản xạ. Điều này cải thiện truyền ánh sáng và độ tương phản. Họ cũng bảo vệ chống trầy xước hoặc thiệt hại môi trường. Cho công nghiệp hoặc ngoài trờiTầm nhìn nhúngHệ thống, các yếu tố môi trường là rất quan trọng. Chúng bao gồm nhiệt độ, độ ẩm và độ rung. Ống kính phải mạnh mẽ. Họ cần duy trì tính toàn vẹn quang học trong các điều kiện này. Đây là nơi chất lượng xây dựng tổng thể củaỐng kínhlắp ráp thực sự quan trọng.

Các kỹ sư chọn giữa cố địnhỐng kính tiêu cự(ống kính chính) và biếnỐng kính tiêu cự(ống kính zoom hoặc varifocal). Ống kính cố định thường cung cấp vượt trộiChất lượng hình ảnhvà lớn hơnAperturescho kích thước và chi phí của họ. Ống kính thay đổi cung cấp sự linh hoạt. Họ cho phép điều chỉnhTrường quan điểmmà không thay đổi vật lýỐng kính. Sự lựa chọn phụ thuộc vào nhu cầu của ứng dụng: Hiệu suất quang học so với khả năng thích ứng.

Sự tương tác chính xác củaỐng kính và hình ảnhcủng cố một loạt các công nghệ hiện đại.

Trong các ứng dụng ô tô,Ống kính và hình ảnhrất quan trọng cho sự an toàn và tự chủ. Góc rộngỐng kính mô -đun camerađược sử dụng để chiếu hậu, chiếu xung quanh và hệ thống giám sát trình điều khiển. Chất lượng caoống kínhrất quan trọng đối với ADA (hệ thống hỗ trợ người lái tiên tiến). Chúng cho phép phát hiện đối tượng chính xác và giữ làn đường. Thị trường camera ô tô toàn cầu được dự kiến sẽ tiếp cận14,5 tỷ USD vào năm 2028(Trí thông minh Mordor, 2023). Sự tăng trưởng này được thúc đẩy bởi những tiến bộ trongMáy ảnh ống kínhcông nghệ.

Tầm nhìn máyphụ thuộc rất nhiều vào chuyên ngànhống kính. Những hình ảnh chụp chính xác để kiểm tra, đo lường và hướng dẫn robot. Telecentricống kính, ví dụ, loại bỏ lỗi phối cảnh. Điều này là rất quan trọng cho các phép đo chiều chính xác. Được nắm bắt đúngỐng kính và hình ảnhXác định sự thành công của các quá trình kiểm soát chất lượng và tự động hóa.

Từ nội soi đến kính hiển vi, cụ thểống kínhđược thiết kế tùy chỉnh cho y tế và khoa họccamerahệ thống. Độ phân giải caoống kínhCho phép chẩn đoán chi tiết và quan sát nghiên cứu quan trọng. Sự rõ ràng và độ chính xác củaHình ảnhhình thành bởi những điều nàyống kínhlà không thể thương lượng để phân tích chính xác.

Mỗi điện thoại thông minh đều dựa vào nhỏ, tinh viỐng kính mô -đun camera. Những điều này thu nhỏống kínhphải cung cấp đặc biệtChất lượng hình ảnhmặc dù kích thước của chúng. Nhu cầu liên tục về máy ảnh điện thoại tốt hơn thúc đẩy sự đổi mới liên tụcỐng kínhKỹ thuật thiết kế và sản xuất. Thị trường cảm biến hình ảnh toàn cầu, bị ảnh hưởng nặng nề bởi điện thoại di độngMô -đun camera, dự kiến sẽ vượt quá30 tỷ đô la vào năm 2029(Thị trường và thị trường, 2024). Điều này nhấn mạnh tầm quan trọng lâu dài của việc đi kèmống kính.

Vũ điệu phức tạp giữaỐng kính và hình ảnhlà nền tảng cho mọi hệ thống thị giác. Sự hiểu biếtLàm thế nào để ống kính hình thành hình ảnhkhông chỉ là học thuật; Đó là một nhu cầu thực tế choTầm nhìn nhúngkỹ sư. CácÝ nghĩa của ống kínhmở rộng ra ngoài việc uốn cong ánh sáng đơn thuần; Đó là người gác cổng củaChất lượng hình ảnh. Chọn quyềnMáy ảnh ống kínhKết hợp là tối quan trọng để phát triển ứng dụng thành công. Khi công nghệ tiến triển, sự đổi mới liên tục trongỐng kínhThiết kế sẽ vẫn đứng đầu. Nó sẽ đẩy ranh giới của những gìTầm nhìn nhúngcó thể đạt được.

Sẵn sàng để tối ưu hóaTầm nhìn nhúngdự ánVới sự phù hợp chính xácỐng kính và hình ảnh? Liên hệ với các chuyên gia của chúng tôiĐối với hướng dẫn và giải pháp phù hợp đáp ứng các yêu cầu hình ảnh chính xác của bạn.
